En el mecanizado de piezas, trabajar con precisión no significa obtener un componente idéntico a la dimensión nominal indicada en el plano. Todo proceso de fabricación genera pequeñas variaciones entre la medida teórica y el resultado final. Por tanto, la clave consiste en determinar qué desviación puede admitirse sin comprometer el montaje, el ajuste o el funcionamiento.
Ahí entran en juego las tolerancias en mecanizado de piezas.
Descarga la guía resumida sobre tolerancias en mecanizado de piezas:
Descargar guía >>
Las tolerancias de mecanizado definen los límites dimensionales y geométricos dentro de los cuales una pieza se considera conforme. Permiten que dos componentes ensamblen correctamente, que un eje trabaje dentro de su alojamiento y que una superficie conserve la geometría requerida. También hacen posible la intercambiabilidad entre distintas unidades.
Definir una tolerancia condiciona además el proceso de mecanizado.
Cuanto mayor es la precisión exigida, mayores pueden ser los requisitos de la máquina CNC, las herramientas y el sistema de amarre. La estrategia de corte, el acabado y los métodos utilizados para verificar las dimensiones también adquieren mayor relevancia.
Por eso, definir tolerancias no consiste únicamente en establecer micras o milímetros. Se trata de equilibrar diseño, funcionalidad, precisión, fabricación, control dimensional y coste.
¿Qué son las tolerancias en el mecanizado de piezas?
Las tolerancias en mecanizado determinan la variación admisible respecto a una dimensión o geometría especificada en un plano técnico.
Veámoslo con un ejemplo de tolerancia dimensional.
Supongamos que necesitamos mecanizar un eje cuyo diámetro nominal es de 20 mm. Pretender que todas las unidades fabricadas midan exactamente 20,000 mm no resulta realista ni, en muchas aplicaciones, necesario.
El plano podría establecer:
Ø20 ±0,05 mm
Esta indicación define el margen permitido alrededor de la cota nominal.
Por tanto, la tolerancia establece qué desviaciones son aceptables para que la pieza mecanizada siga cumpliendo las especificaciones del proyecto.
Conviene destacar algo importante: tolerancia no es sinónimo de error.
Si la dimensión obtenida permanece dentro de los límites definidos, la pieza cumple el requisito establecido. El objetivo del mecanizado consiste en mantener las características críticas dentro de ese intervalo de forma estable y repetible.
¿Por qué son importantes las tolerancias de una pieza mecanizada?
Las tolerancias son importantes porque determinan si las dimensiones y geometrías de una pieza permiten que cumpla correctamente su función.
Dos componentes aparentemente idénticos pueden comportarse de manera muy distinta durante su montaje o funcionamiento.
Una pequeña desviación puede hacer que un eje encaje correctamente en su alojamiento, presente demasiado juego o, directamente, no pueda ensamblarse.
Las tolerancias dimensionales y geométricas permiten controlar estas variaciones. Son especialmente relevantes en:
- piezas destinadas a ensamblarse;
- ejes y alojamientos;
- rodamientos;
- superficies de apoyo;
- elementos móviles;
- componentes que requieren alineación;
- zonas de sellado;
- piezas intercambiables;
- conjuntos formados por varios componentes.
Una especificación adecuada de las tolerancias permite fabricar según las necesidades funcionales reales del conjunto.
Sin embargo, exigir márgenes excesivamente estrechos en dimensiones que no tienen una función crítica puede complicar la producción y elevar el coste de mecanizado.
Por eso, durante el diseño resulta fundamental distinguir qué características necesitan una tolerancia ajustada y cuáles pueden admitir desviaciones mayores.
Tipos de tolerancias en mecanizado
Los principales tipos de tolerancias en mecanizado permiten controlar dimensiones, límites de variación y requisitos geométricos. La tolerancia necesaria dependerá de la característica de la pieza que necesitemos controlar.
Tolerancias dimensionales
Las tolerancias dimensionales determinan la desviación permitida sobre una medida concreta de una pieza mecanizada.
Pueden aplicarse a:
- longitudes;
- diámetros;
- espesores;
- profundidades;
- distancias entre elementos;
- dimensiones angulares.
Si una cota nominal es de 50 mm, la documentación técnica debe indicar qué valores reales son admisibles cuando esa dimensión requiere un control específico.
Según cómo se defina ese intervalo dimensional, encontramos diferentes posibilidades.
Tolerancias bilaterales
Una tolerancia bilateral permite variaciones en ambos sentidos respecto al valor nominal de una dimensión.
Por ejemplo:
50 ±0,10 mm
En este caso existe un límite superior y otro inferior. Las desviaciones no tienen por qué ser simétricas: el diseño puede establecer márgenes diferentes a cada lado cuando la función de la pieza lo requiera.
Tolerancias unilaterales
Una tolerancia unilateral permite que la variación admisible se sitúe en un único sentido respecto a la cota nominal.
Este tipo de tolerancia resulta útil cuando la función del componente exige impedir que una dimensión sobrepase un determinado valor en una dirección concreta.
Tolerancias límite
Las tolerancias límite permiten indicar directamente las dimensiones máxima y mínima aceptables.
En lugar de presentar una medida nominal acompañada de su desviación, el plano especifica los dos extremos entre los que debe encontrarse la medida real.
La elección del tipo de tolerancia dependerá de la geometría, la función de la característica y los criterios empleados en la documentación técnica.programación, automatización y control de calidad para fabricar piezas con un nivel de precisión, repetibilidad y fiabilidad difícilmente alcanzable mediante procesos convencionales.
Tolerancias geométricas: no todo depende de cuánto mide una pieza
Las tolerancias geométricas controlan características relacionadas con la forma, orientación y posición de una pieza, no únicamente sus dimensiones.
Una pieza puede cumplir sus medidas y, aun así, presentar un problema geométrico.
Imaginemos una superficie con las dimensiones correctas, pero sin la planitud necesaria. También podemos encontrar un agujero cuyo diámetro cumple la especificación, aunque su posición impida realizar correctamente el montaje.
Aquí intervienen las tolerancias geométricas.
Mientras las tolerancias dimensionales controlan principalmente el tamaño, las geométricas establecen requisitos relacionados con la forma, orientación y posición de las características de una pieza.
Entre los controles habituales encontramos:
- rectitud;
- planitud;
- circularidad;
- cilindricidad;
- paralelismo;
- perpendicularidad;
- posición;
- perfil.
La especificación mediante GD&T (Geometric Dimensioning and Tolerancing) permite describir con precisión el comportamiento geométrico requerido y determinar respecto a qué referencias debe evaluarse una característica cuando corresponda.
Esta diferencia entre tolerancias dimensionales y geométricas adquiere especial importancia en el mecanizado de precisión.
El correcto funcionamiento de un componente no depende únicamente de sus cotas aisladas. También importa la relación entre superficies, ejes, agujeros y elementos de referencia.
¿Cómo se especifican las tolerancias de una pieza mecanizada?
Las tolerancias de una pieza mecanizada se especifican en el plano técnico mediante cotas con tolerancias individuales y características sujetas a criterios generales.
Cuando una dimensión influye directamente en el funcionamiento, ensamblaje o relación con otros componentes, debemos definir claramente su margen de variación.
No todas las zonas de una pieza requieren el mismo grado de precisión.
El diámetro de un alojamiento puede necesitar un control más exigente que una dimensión sin influencia directa sobre el conjunto. Lo mismo sucede con la posición de determinados taladros o con una superficie utilizada como referencia.
Al especificar las tolerancias de una pieza mecanizada, conviene diferenciar las características críticas de aquellas que admiten desviaciones mayores.
Esta decisión facilita el mecanizado y evita requisitos innecesarios capaces de incrementar la complejidad y el coste sin aportar una ventaja funcional.
¿De qué depende la tolerancia que puede conseguirse en mecanizado CNC?
La tolerancia que puede conseguirse mediante mecanizado CNC depende del conjunto del proceso: material, máquina, herramienta, estrategia de mecanizado, geometría, fijación, temperatura y condiciones de medición.
La precisión de un centro CNC es importante, pero el resultado dimensional no depende únicamente de las prestaciones nominales de la máquina.
Interviene el proceso completo.
Material de la pieza
El material de la pieza influye en las tolerancias que pueden mantenerse durante el mecanizado porque cada material responde de manera diferente al arranque de viruta.
Su dureza, estabilidad y conductividad térmica pueden condicionar la estrategia necesaria para mantener las dimensiones requeridas. También influye su comportamiento frente a los esfuerzos de corte.
Además, el componente puede experimentar variaciones por tensiones internas, generación de calor o eliminación de grandes volúmenes de material.
Por ello, al analizar las tolerancias en piezas mecanizadas debemos considerar conjuntamente material, geometría y proceso.
Máquina, herramienta y estrategia de mecanizado
La máquina, la herramienta y la estrategia de mecanizado influyen directamente en la capacidad de mantener las dimensiones especificadas.
Las características del centro de mecanizado, su estado, rigidez y repetibilidad forman parte del resultado.
Las herramientas también son determinantes.
Su desgaste puede modificar progresivamente la medida obtenida. La geometría de corte, el material de la herramienta y los parámetros empleados influyen igualmente en la precisión y el acabado superficial.
Cuando una cota es crítica, puede ser necesario separar las operaciones de desbaste y acabado. De esta forma se reserva material entre fases para ejecutar posteriormente el acabado en condiciones controladas.
Geometría y fijación de la pieza
La geometría y la fijación condicionan la precisión porque una pieza puede deformarse durante las operaciones de mecanizado o amarre.
No todas las geometrías presentan la misma dificultad de mecanizado.
Un componente compacto y rígido no responde igual que una pared delgada, susceptible de deformarse por los esfuerzos de corte o amarre.
La fijación debe mantener la pieza estable sin generar deformaciones que alteren las características que queremos controlar.
También influyen el acceso de las herramientas, las orientaciones necesarias y las referencias empleadas en cada operación. Analizar previamente la fabricabilidad permite anticipar muchos de estos condicionantes.
Temperatura y condiciones de medición
La temperatura puede influir en la precisión dimensional porque los materiales experimentan variaciones con los cambios térmicos.
Cuando trabajamos con tolerancias estrechas, las condiciones térmicas pueden resultar relevantes durante el mecanizado y la posterior verificación.
Exigir un control de alta precisión implica considerar también las condiciones en las que medimos el componente.

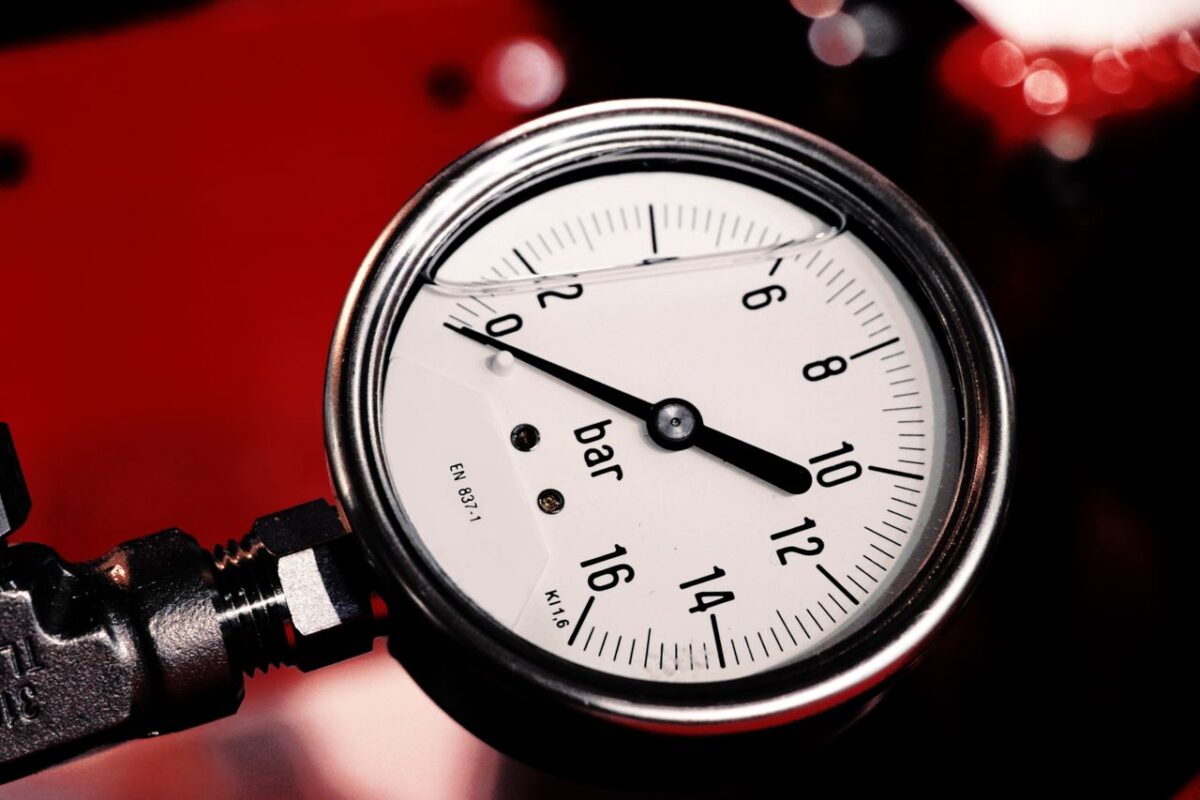

¿Cómo se comprueban las tolerancias de una pieza mecanizada?
Las tolerancias de una pieza mecanizada se comprueban mediante equipos de metrología seleccionados según la característica que se debe inspeccionar y la precisión requerida.
Fabricar una característica dentro del margen especificado es solo una parte del proceso. Después hay que verificarla.
Los medios de metrología deben seleccionarse según la característica que queremos inspeccionar y la precisión requerida.
Dependiendo de la geometría y las especificaciones del proyecto pueden utilizarse:
- calibres;
- micrómetros;
- comparadores;
- alesómetros;
- equipos de medición de altura;
- sistemas ópticos;
- máquinas de medición por coordenadas (CMM).
Una cota sencilla puede verificarse mediante instrumentación convencional. Una geometría compleja, en cambio, puede requerir sistemas de inspección diferentes.
El principio fundamental es que el método de control debe ser coherente con la tolerancia especificada.
Por ello, la verificación dimensional no debería entenderse únicamente como una comprobación final. Si existen características críticas, la estrategia de medición debe formar parte de la planificación del proceso.

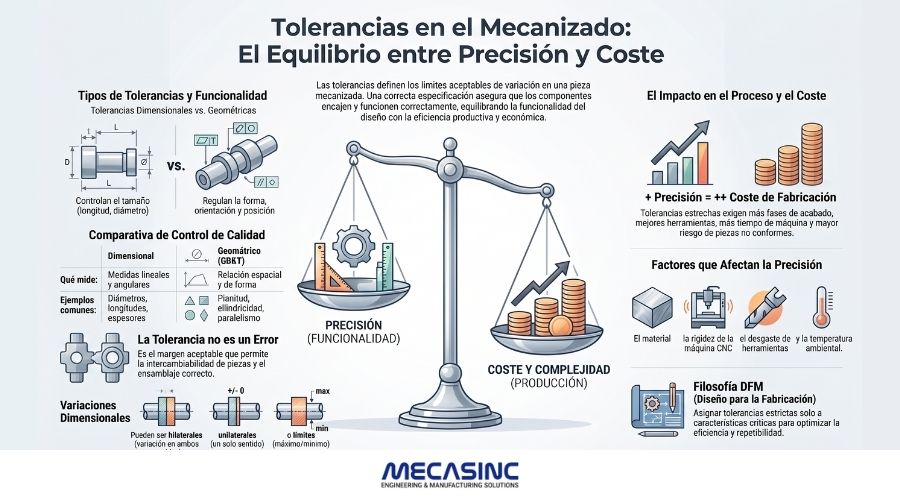

Tolerancias y coste de mecanizado: más precisión no siempre significa una pieza mejor
Las tolerancias más estrechas pueden aumentar el coste de mecanizado sin mejorar necesariamente el funcionamiento de una pieza.
Reducir el margen permitido puede parecer una mejora, pero no necesariamente lo es.
Imaginemos una superficie exterior cuya dimensión puede variar algunas décimas sin afectar al montaje, la resistencia o el funcionamiento.
Exigir en esa zona una precisión muy superior a la necesaria no hará que el conjunto funcione mejor.
En cambio, puede obligar a:
- aumentar el número de operaciones;
- incorporar estrategias adicionales de acabado;
- ajustar parámetros de mecanizado;
- incrementar las verificaciones;
- utilizar equipos de medición más precisos;
- prolongar el tiempo de máquina;
- controlar con mayor frecuencia el desgaste de herramienta;
- aumentar el riesgo de piezas no conformes.
En determinados proyectos pueden ser necesarios incluso procesos adicionales para alcanzar las especificaciones establecidas.
Por eso, la mejor tolerancia no es necesariamente la más estrecha que pueda fabricarse.
La tolerancia adecuada es aquella que garantiza la función de la característica sin introducir una complejidad productiva innecesaria.
Encontrar ese equilibrio tiene consecuencias técnicas y económicas.

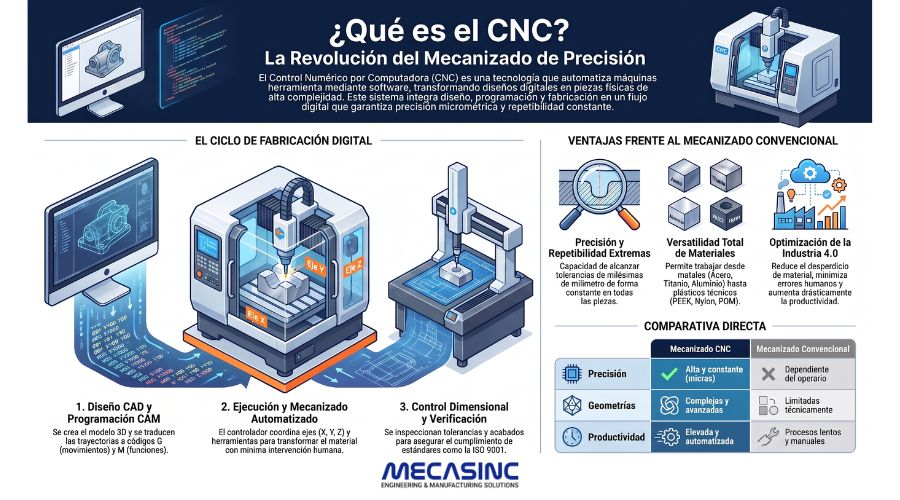

Las siglas CNC corresponden a Control Numérico por Computadora. Se trata de un sistema que controla automáticamente una máquina herramienta mediante un programa capaz de ejecutar movimientos con una precisión muy elevada.
Ejemplo práctico: no todas las zonas de una pieza necesitan la misma tolerancia
En una pieza mecanizada, cada zona debe tener una tolerancia acorde con su función dentro del conjunto mecánico.
Pensemos en un componente mecanizado perteneciente a un conjunto mecánico.
Puede disponer de una superficie exterior que define su volumen, varios agujeros de montaje y un alojamiento para un rodamiento. También puede incorporar una superficie de referencia.
¿Necesitan todas esas zonas el mismo grado de precisión?
Probablemente no.
La superficie exterior podría admitir un margen amplio si no interviene en ninguna función crítica. Los agujeros deberán presentar dimensiones y posiciones compatibles con el ensamblaje.
El alojamiento del rodamiento puede necesitar un ajuste específico. Por su parte, la superficie de referencia puede requerir determinadas condiciones geométricas por su influencia en la posición final.
La conclusión es sencilla:
las tolerancias deben asignarse según la función de cada característica de la pieza.
Aplicar la misma exigencia a toda la geometría puede encarecer la fabricación sin aportar ventajas reales.

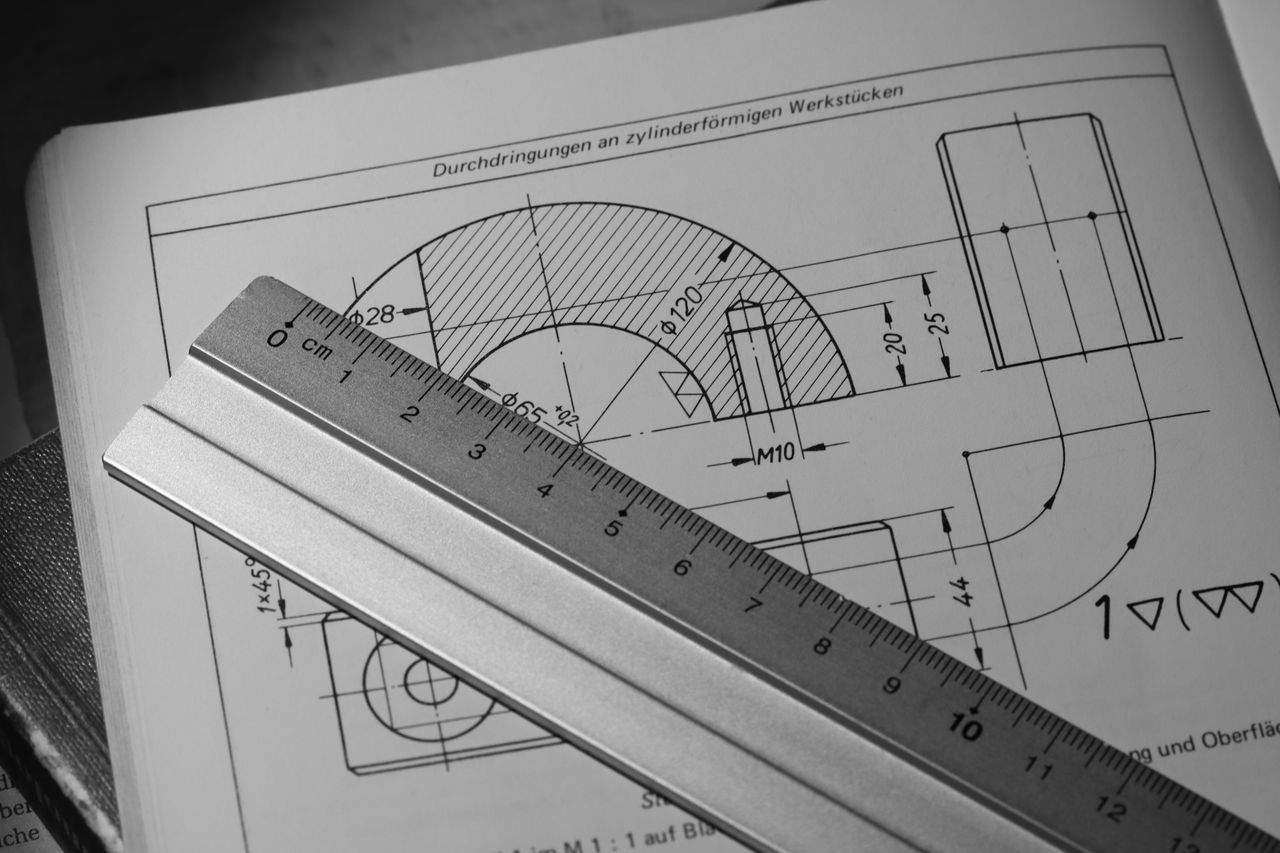

¿Qué debe indicar un plano para mecanizar una pieza con tolerancias?
Un plano para mecanizar una pieza con tolerancias debe identificar las dimensiones, límites y características funcionales necesarias para interpretar correctamente su fabricación.
Una documentación técnica clara reduce las posibles interpretaciones durante el proceso.
Dependiendo del proyecto, el plano puede incluir:
- dimensiones nominales;
- tolerancias dimensionales específicas;
- tolerancias generales;
- referencias o datums;
- requisitos geométricos;
- material;
- acabado superficial;
- tratamientos;
- características críticas;
- información necesaria para interpretar correctamente el componente.
No todas las piezas necesitan el mismo nivel de detalle.
Lo fundamental es identificar las características con relevancia funcional y los límites dentro de los que deben fabricarse.
Cuando existe una exigencia especialmente elevada, conviene estudiar también su fabricabilidad. Una revisión previa puede detectar especificaciones demasiado restrictivas, dificultades de acceso o problemas de amarre. También ayuda a identificar geometrías que pueden optimizarse sin alterar la función final.
Diseñar pensando en la fabricación: tolerancias y DFM
El Design for Manufacturing (DFM) permite analizar las tolerancias desde la fabricación para que una pieza pueda producirse de forma eficiente, repetible y económicamente razonable.
Una pieza no solo debe cumplir su cometido sobre el plano. También debe poder fabricarse de acuerdo con los requisitos funcionales del proyecto.
En materia de tolerancias conviene plantearse varias cuestiones antes de cerrar el diseño:
¿Esta dimensión necesita realmente esta precisión?
¿Qué función desempeña?
¿Existe un ajuste con otro componente?
¿Afecta al montaje, movimiento, sellado o alineación?
¿Podría ampliarse el margen sin perjudicar el funcionamiento?
¿Cómo se verificará posteriormente?
Las respuestas tienen una repercusión directa sobre el proceso productivo.
Cuanto antes analicemos estos aspectos, mayores serán las posibilidades de optimizar la fabricación sin comprometer las prestaciones del componente.
Mecanizado de piezas con tolerancias controladas en MECASINC
En MECASINC abordamos el mecanizado CNC de piezas con tolerancias controladas a partir de las especificaciones técnicas de cada componente.
Analizamos la geometría, el material y las características dimensionales y geométricas críticas. También tenemos en cuenta las necesidades de control asociadas al proyecto.
Cuando una pieza requiere tolerancias concretas, estas exigencias deben considerarse desde la planificación: estrategia de mecanizado, herramientas, fijación, secuencia de operaciones y posterior verificación.
Porque una pieza mecanizada no termina cuando sale de la máquina.
Termina cuando podemos comprobar que responde a las especificaciones requeridas por el proyecto.
¿Necesitas fabricar una pieza con tolerancias específicas?
Si dispones de un plano y necesitas fabricar una pieza con tolerancias específicas mediante mecanizado CNC, podemos estudiar sus especificaciones y valorar el proceso más adecuado.
Las tolerancias deben responder a la función real del componente. Cuando se definen correctamente y se consideran desde la planificación, permiten alcanzar un equilibrio esencial: precisión, funcionalidad, repetibilidad y eficiencia de fabricación.
Puedes enviarnos la documentación técnica de tu pieza para que nuestro equipo valore sus características y las necesidades del proyecto.
